Voor elke branche en elk product is er een oplossing.

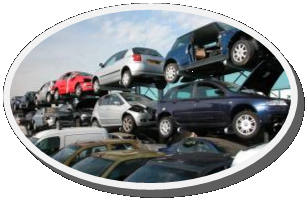

Een draagarmstelling voor opslag van hout, staal, aluminium, RVS, kunststof, beton, graniet en vele andere bouwmaterialen. Opslag van profielen, buismateriaal, cassettes, rekken,  containers, pallets, kisten, rollen maar ook van groot materieel en opslag van auto,s en boten.



Door aanpassing van de profielen en de breedte van het inhaaksysteem zijn er zowel lichte als zeer zware draagarmstellingen te leveren.



Hoogte van de draagarmstelling is standaard tot 13.500 mm. Draagarmlengte is standaard 400 mm tot 2.500 mm diep.

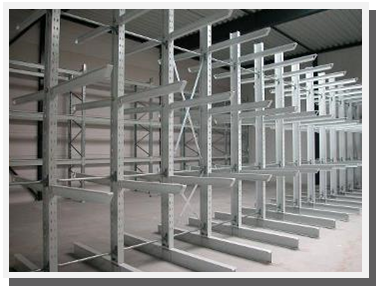

Draagarmstellingen zijn zowel enkelzijdig als dubbelzijdig leverbaar. De staanders worden altijd aan 2 zijden geperforeerd en worden berekend op enkelzijdige belasting. Aanpassing blijft dus altijd mogelijk en de stellingen mogen ongelijkzijdig belast worden. Een draagarmstelling wordt uitsluitend aan uw ondervloer verankerd.



De draagarmstellingen zijn met vele opties aan te passen waardoor opslag van staand materiaal, pallets, rollen, gaascontainers enz. mogelijk zijn. De armen zijn ook in een schuinte naar wens leverbaar.



Met de optie roostervloeren kunt u opslagvloeren boven elkaar maken van 2500 diep tot een lengte naar keuze.



Naast de opslag binnen is er ook buitenopslag mogelijk zoals langs uw pand maar ook als terreinafscheiding.



Draagarmstellingen zijn ook met dakarmen leverbaar als vrijstaande enkelzijdige draagarmrek en als dubbelzijdige draagarmrekken. Door de stellingen naast elkaar te zetten met eventuele overlapping van de daken krijgt u een totale overkapping.



Alle buitenstellingen worden berekend met windbelasting en bij dak ook met sneeuwbelasting.



Technische omschrijving draagarmstellingen en veiligheid



Beschadigingen aan magazijnstellingen en uw product zijn onwenselijk. Onze draagarmstellingen zijn van hoge kwaliteit en hebben extra voorzieningen om schade te voorkomen en geven daardoor meer veiligheid.



De constructie van onze draagarmstellingen wordt opgebouwd uit dikwandige warmgewalste staalprofielen die bijzonder draagkrachtig, betrouwbaar en duurzaam zijn.



De draagarmen hebben een inhaaksysteem waardoor de draagarm wijkt bij het onverwacht aanstoten van de heftruck en zo uw goederen maar ook de draagarmstelling zelf beschermd.



Bij het inhaaksysteem met borging hoeft de arm bij het verstellen niet omhoog. Door de borgplaten of borgpallen kan men zonder gereedschap de arm eenvoudig en snel rechtstandig uit- en inhaken (zie bovenste foto’s). Het horizontaal insteken geeft veel voordelen bij montage, vervanging en bij wijziging indeling zoals even een tussenniveau plaatsen. De arm blijft beweegbaar zoals de oude haak.



Bij het oude inhaking (nog steeds leverbaar) moet de arm een groot deel omhoog om de arm eruit of erin te haken. Bij kleine vakafstanden of lange armen kan het problemen geven waardoor men beter voor de haak met borgplaten of borpallen kan kiezen.



Staanders komen nauwkeurig vlak op de voet d.m.v. koppelplaten en hoogwaardige bouten en moeren. De staanders van de draagarmrekken hebben een volledig steunvlak op de staandervoet. Staander en voet zijn niet gelast dus altijd vervangbaar.



Staanders van de draagarmstellingen zijn standaard uitgevoerd met een tweezijdig gatenraster voor inhaak van de draagarmen zodat uitbreiding van enkelzijdig naar dubbelzijdig mogelijk blijft. De verstelbaarheid is per 100 mm (optie van 50 mm).



Vakhoogte 100% bruikbaar over de gehele diepte. Onze draagarmen hebben geen schuine steunplaat of andere beperkingen in het opslagvak die zorgen voor beschadiging van uw materiaal bij het inzetten en uithalen.



Armafronding met voorinrichting voor het plaatsen van een afrolzekering (zie opties). Geen scherpen randen die persoonlijke ongelukken kunnen veroorzaken of uw materiaal beschadigen.



Bandenbescherming op het einde van de staandervoet zorgt dat uw banden van de heftruck niet kunnen beschadigen door scherpe randen.



Voor opstelling binnen worden de staanders, draagarmen en staandervoeten voorzien van een poedercoating. Stellingonderdelen buiten zijn volbad vuurverzinkt en hebben daarom een lange levensduur.

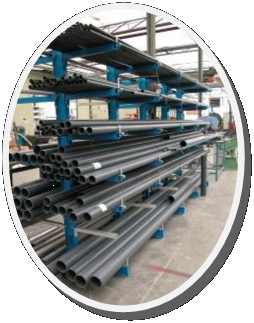

Draagarmstelling voor buismateriaal en profielen



Draagarmstellingen zijn ideaal voor opslag langgoed zoals profielen, buizen, kokers en stafmateriaal maar ook voor lange technische producten in diverse branches. Wij leveren zowel lichte draagarm stellingen voor bijvoorbeeld kunststof en aluminium profielen en zware draagarm-stellingen voor bijvoorbeeld stalen buizen en constructiestaal. Ook voor speciale metalen zoals RVS zijn er standaard oplossingen. Een draagarmstelling is zowel geschikt voor losse materialen als voor materiaal in bundels, rekken, cassettes, boxen, kisten enz.



Op de rechte inhaakarmen van de draagarmstelling kunt u eenvoudig een pakket of bundel met de zijlader of heftruck wegzetten. In speciale gevallen zoals bij stapelrekken kunnen we tussen de draagarmen bruggen of roosters monteren.



Voor het beladen met een bovenkraan zijn er een speciale schuine draagarmen met inzetstukken waarmee u de bundel in en uit de draagarmstelling kan takelen. Met een speciaal inzetstuk kunt u eenvoudig verschillende profielen verzamelen en bundelen en met de bovenkraan ophijsen.



Bij een inhaak-draagarmstelling met borgplaten zijn de draagarmen makkelijk verstelbaar en heeft u minder snel schade omdat de draagarmen uitwijken bij onverwacht aanstoten.

De rechte draagarmen zijn voorzien van armafronding met houder voor afrolzekeringen. Ook verdeling op de arm is mogelijk met verdeelpennen op vaste punten of geklemd.

Zie ook onze detailgegevens en opties.





Draagarmstellingen voor plaatmateriaal en andere volumineuze producten



Plaatmateriaal kunt u in een draagarmstelling rechtstreeks op de draagarmen plaatsen waardoor u meer ruimte heeft voor een extra niveau of zelfs meer niveaus bij kleinere pakketten. Eventuele klossen die aan het pakket gebundeld zijn komen bij een juiste opstelling naast de armen en kunnen indien gewenst eenvoudig worden verwijderd. U heeft meer ruimte voor uw leppels van de heftruck waardoor de kans op schade minder is. Mocht u onverwacht de draagarm aanstoten of uw pakket iets te hoog optillen dan geven de draagarmen door het inhaaksysteem mee om zo schade aan uw armenstelling of materiaal te voorkomen.

Draagarmstellingen hebben een vrije indeling waardoor verschillende maatvoering eenvoudig naast elkaar passen zonder ruimteverlies zoals bij een palletstelling met tussenstaanders.



Niet alleen in de lengte maar ook in de diepte is veel mogelijk waardoor u alle soorten platen zoals kunststofplaten, meubelplaten, gipsplaten, granietplaten, aluminiumplaten, RVS platen, staalplaten eenvoudig kunt opslaan. Naast pakketten plaatmateriaal kunnen dit ook boxen, cassettes en andere volumineuze producten zijn. Onze draagarmstellingen zijn in elke gewenste diepte te leveren van  draagarmlengte 400 mm 2500 mm of zelfs nog langer. De staanderafstand is voor elk product eenvoudig zonder kosten aan te passen.



Met het inhaaksysteem met borgplaten heeft u geen extra ruimte bij montage nodig zoals bij inhaakarmen zonder borgpallen die voor een groot deel omhoog moeten. Zeker bij lange draagarmen of kleine vakken geeft dit echt een probleem. In beide gevallen is zonder borgplaten de arm dus eigenlijk niet meer verstelbaar en kan men dus zeer moeilijk de armen verplaatsen, vervangen of een extra niveau maken. Een geboute draagarmstelling heeft dit probleem ook niet maar door de vaste verbinding is er wel eerder kans op schade dan bij een beweegbare arm.



De armen kunnen ook worden voorzien van bruggen en of roosters waardoor u eenvoudig doorlopende opslagvloeren boven elkaar kunt maken. Denk hierbij aan onhandelbare goederen op een kleinere pallet, of producten met bochten of andere uitstekende onderdelen maar ook materieel van de buitendienst of voor verhuur en een expeditiestelling waar alle soorten en maten in voorkomen.

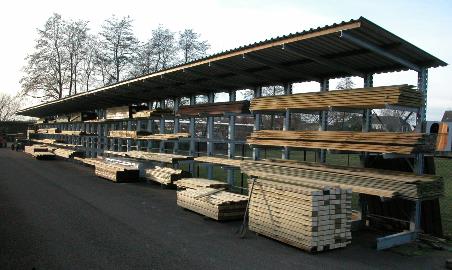

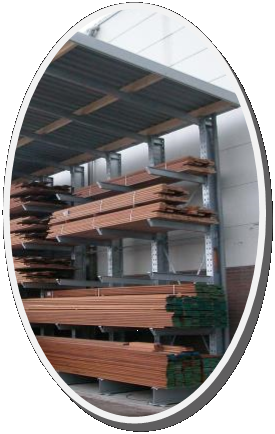

Draagarmstelling buiten  met dak



Opslag buiten in een draagarmstelling met afdak tegen de regen maar ook tegen de zon. De dakarmen zijn stijgend of dalend leverbaar tot een standaard lengte van 4.000 mm maar tegen meerprijs ook langer. Het dak is uitsluitend gekoppeld aan de draagarmstaanders en verder vrijdragend. De gordingen van hout zijn eenvoudig te monteren aan de gordinghouders die standaard aan de dakarmen zijn gelast. De draagarmstelling is leverbaar met alleen dakarmen maar ook compleet met hout, beplating, zetwerk en goot en indien gewenst met montage.



Opstelling langs uw bedrijfspand of als terreinafscheiding maar ook elders op uw terrein in dubbelzijdige uitvoering en eventueel overlappend naast elkaar.



Draagarmstellingen buiten met dak worden berekend met windlast en ook met sneeuwbelasting. Ook extra opties zoals achterwand en kopwanden dienen statisch te worden berekend volgens de geldende normen. Uw gemeente kan hier altijd om vragen ook als u alleen maar een melding hoeft te doen. Een statische berekening (meerprijs) kan uitsluitend voor u worden gemaakt als de juiste profielen en verankering is toegepast. Berekeningen volgens die nieuwe Eurocode is voor iedereen gelijk en geeft zowel voor u als voor de betreffende instanties voldoende zekerheid.
